Gabbie di Faraday

Schermature RF di comprovata qualità

Le nostre soluzioni combinano l’altissima qualità con un livello di personalizzazione flessibile e dinamico

Le schermature EMI/RFI (gabbie di Faraday) sono un elemento necessario di ogni installazione di Risonanza Magnetica, poiché la mancanza di una schermatura adeguata può creare problemi sia nella diagnostica sia nel funzionamento stesso dell’apparecchiatura RM.

Le nostre schermature sono delle strutture rigide, autoportanti, meccanicamente ed elettricamente isolate dalle pareti strutturali esistenti. Sono prodotte con pannelli in acciaio inossidabile amagnetico o in alluminio e possono essere sia bullonate sia saldate sul sito.

Sono disponibili 4 famiglie di gabbie di Faraday, a seconda del tipo di apparecchiatura RM e delle specifiche del sito di installazione:

Multi Shielding Box (MSB)

per le RM alto campo e le PET/MRI

APPROFONDISCI

Closed Shielding Box (CSB)

per le RM a medio e alto campo

APPROFONDISCI

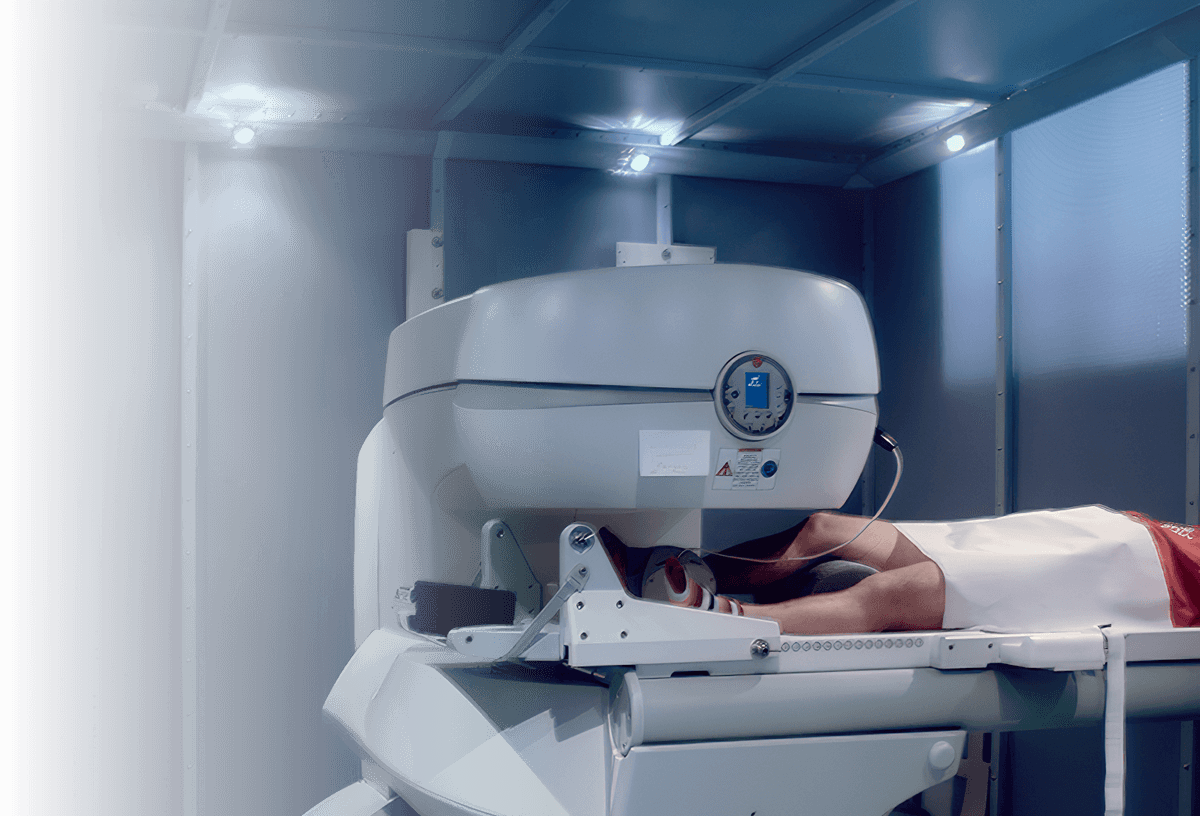

Open Shielding Box (OSB)

per le RM aperte a basso e medio campo

APPROFONDISCI

Welded Shielding Box (WSB)

per le RM alto e altissimo campo e le RM Intraoperatorie

APPROFONDISCI

La porta delle schermature è tipicamente realizzata in alluminio ed è progettata per far fronte a difficili condizioni operative senza subire deformazioni strutturali. Particolare attenzione è rivolta al sistema di contatti “sticky-finger” lungo tutto il perimetro della porta, che garantisce l’efficienza schermante nonché una adeguata protezione contro manomissioni e guasti accidentali. La porta ha un’apertura di 180° per facilitare l’accesso di barelle nella sala RM. È leggera, facilmente azionabile, richiede scarsa manutenzione ed ha eccellenti caratteristiche schermanti. Su richiesta la porta può essere anche automatica in acciaio inossidabile amagnetico sulle versioni MSB e WSB.
La finestra operatore (non necessaria sulla versione OSB) è realizzata con un doppio strato di rete in acciaio all’interno di un telaio metallico con relative lastre di vetro. Questa tecnica costruttiva riduce al minimo la distorsione dovuta all’effetto moiré e garantisce una visione molto nitida. Sono disponibili anche finestre LCD con dimming.

Le gabbie di Faraday sono fornite complete di impianto elettrico e di illuminazione, tubo elio (dove necessario) e un insieme di accessori che rendono l’esperienza del paziente più confortevole, come sistemi TVCC, sistemi di intercomunicazione, luci LED RGB,pannelli di visual therapy, videoproiettori e sistemi audio.

Sono disponibili anche offerte di suite predefinite (Super-Deluxe, Deluxe, Semi-Deluxe e Standard) per facilitare la scelta delle opzioni ed accessori (esclusa la versione OSB).

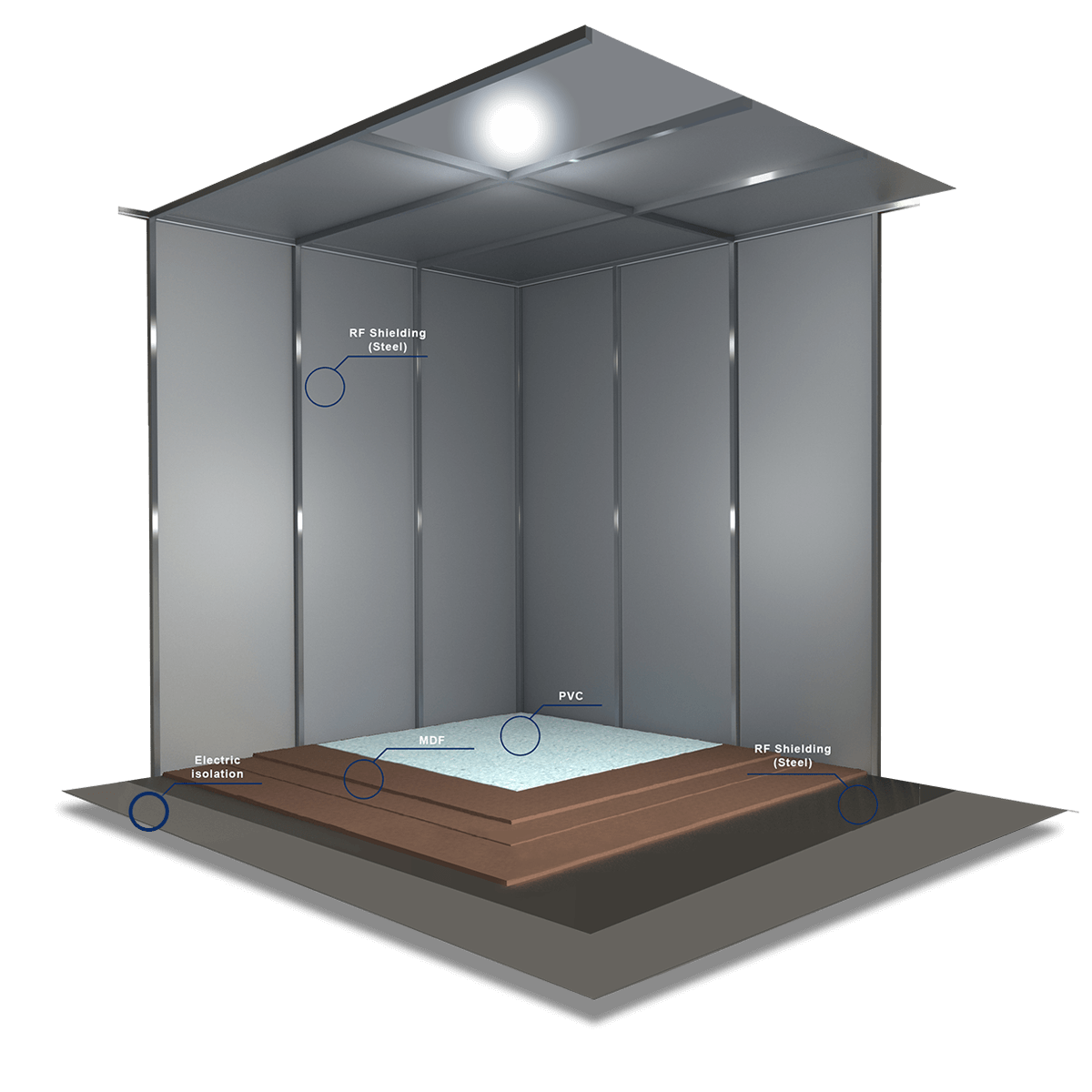

Multi Shielding Box

Gabbia di Faraday per apparecchiature RM ad alto campo e PET-MRI

Comprovata qualità a costi convenienti

La soluzione di schermatura più completa per le esigenze di diverse tipologie di utenti.

La Multi Shielding Box (MSB) è una schermatura EMI/RFI a gabbia di Faraday per sistemi di Imaging a Risonanza Magnetica (MRI). La MSB è realizzata con pannelli schermanti modulari e rappresenta la soluzione di schermatura più completa, grazie alla tecnologia multistrato con cui è costruita, per le esigenze di diverse tipologie di utenti.

Scheda tecnica

Grazie a pannelli schermanti predefiniti di dimensioni standard, costruiti con acciaio inossidabile amagnetico ed imbullonati in una struttura rigida, autoportante e dal montaggio versatile, la MSB permette di schermare gli apparati di Risonanza Magnetica dai disturbi RF, garantendo lo stato dell’arte nella schermatura, nella soppressione del rumore acustico e comprovata qualità a costi convenienti.

I pannelli della MSB possono essere dotati di strati opzionali per implementare schermature magnetiche, per aumentare il livello di soppressione del rumore acustico e per implementare schermature per radiazioni ionizzanti, come nel caso dei sistemi di PET/MRI.

Pannelli interni di finitura ed accessori completano l’aspetto funzionale della MSB, donando un ambiente gradevole e rilassante per il comfort del paziente e dell’operatore.

  • Compatibile con tutti i sistemi per MRI sul mercato

  • Autoportante, facile da installare, struttura modulare imbullonata

  • Tempi di installazione rapidi

  • Attenuazione RFI di 100db (range 5 MHz ÷ 1 GHz)

  • Soppressione del rumore STC 35 (STC 50 su richiesta)

  • Riutilizzabile in caso di sostituzione o modifica degli apparati

  • Schermatura magnetica disponibile su richiesta in conformità ai requisiti del sito

  • Schermatura per radiazioni ionizzanti disponibile su richiesta

  • Soppressione delle vibrazioni disponibile su richiesta

  • MRI ad alto campo

  • Sistemi PET/MRI

Materiale Schermatura RF Acciaio inossidabile amagnetico
Tipo di Assemblaggio Schermatura RF Imbullonato
Attenuazione Schermatura RF 100 dB (range 5 MHz ÷ 1 GHz)
Porta Acciaio inossidabile, pneumatica, incernierata
Schermatura magnetica Disponibile su richiesta in conformità ai requisiti del sito
Schermatura per radiazioni ionizzanti Disponibile su richiesta in conformità ai requisiti del sito
Soppressione Acustica del Rumore STC 35 (STC 50 su richiesta)
Finestra d’osservazione Inclusa (dimensioni dipendenti dalla grandezza della schermatura, finestra dimming disponibile su richiesta)
Sistema Antivibrazione per MRI Disponibile su richiesta
Intelaiatura Tubazioni dell’Elio Inclusa (tubazioni dell’elio disponibili su richiesta)
Telaio Pannello di Penetrazione MRI Incluso
Pannello di Penetrazione per gli Accessori Interni Incluso (personalizzabile a seconda degli accessori richiesti)
Impianto e Cablaggio Elettrici A seconda delle necessità dell’utente
Sistema d’Illuminazione LED Bianchi (LED RGB disponibili su richiesta)
Sistema di Aerazione 2 Filtri a Nido d’Ape inclusi (filtri addizionali disponibili per schermature più grandi)
Condotti flessibili e diffusori (a seconda della grandezza della schermatura)
Pannelli a muro Truciolare nobilitato con carta melamminica bianca (disponibili altri colori su richiesta)
Pavimento Pannelli di fibra a media densità (MDF)/Acciaio con finiture in PVC. Per I colori del PVC visitare la pagina degli Accessori
Soffitto Piastrelle di Lana di Roccia dipinte in fabbrica (Bianche)
Porta, facciata interna ed esterna Compensato con finiture in carta melamminica di colore standard ospedaliero Blu (Bianco disponibile su richiesta)

Una vasta gamma di accessori per le finiture d’interno è disponibile.

Pacchetti predefiniti di finiture d’interno (Super Deluxe, Deluxe, Semi-Deluxe e Standard) semplificano la scelta degli accessori.

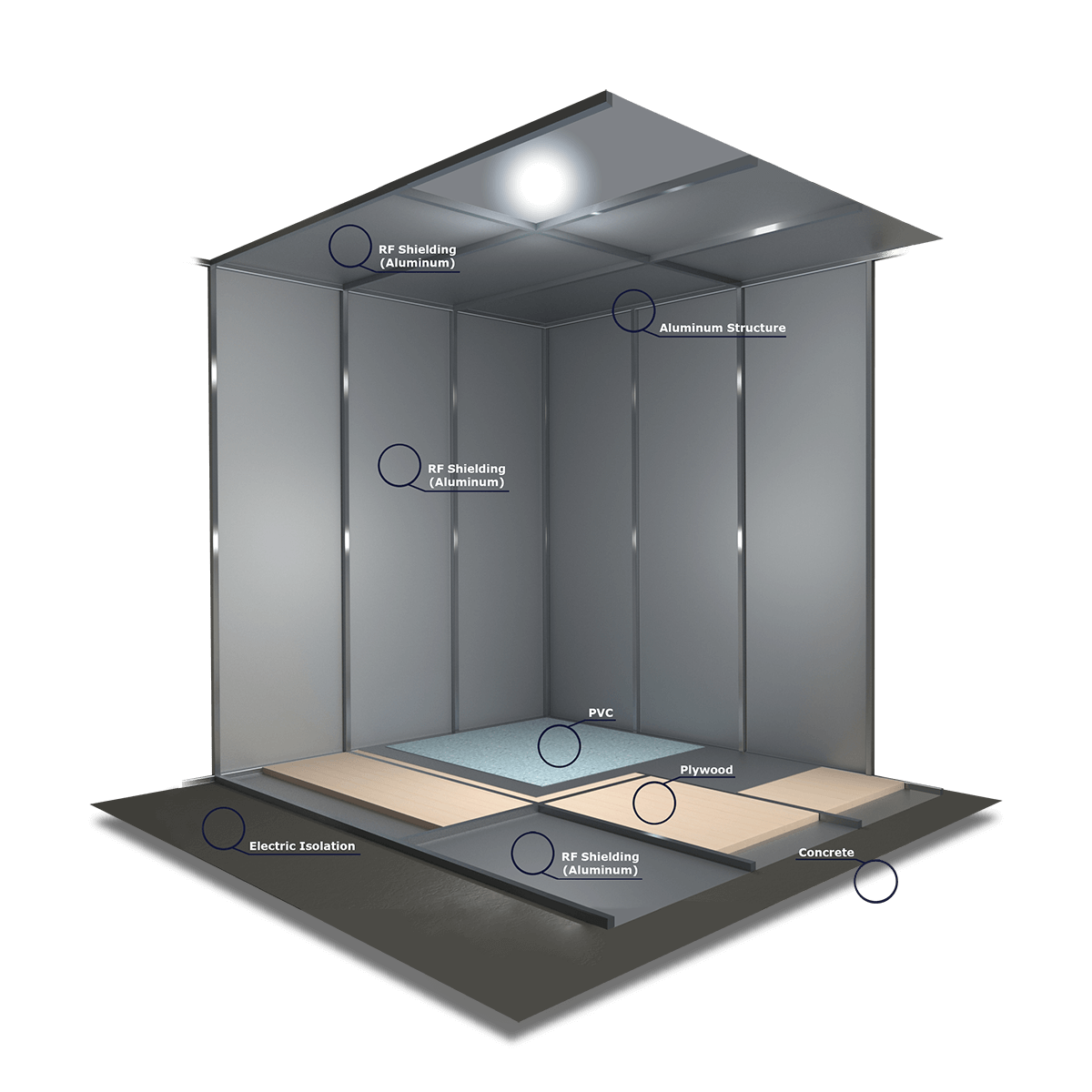

Closed Shielding Box

Gabbia di Faraday per apparecchiature RM a medio ed alto campo

Soppressione del rumore acustico di comprovata qualità

Realizzata con pannelli schermanti modulari per offrire prestazioni di schermatura RF avanzate.

La Closed Shielding Box (CSB) è una schermatura EMI/RFI a gabbia di Faraday per sistemi di Imaging a Risonanza Magnetica (MRI). La CSB è realizzata con pannelli schermanti modulari per offrire prestazioni di schermatura RF avanzate che vengono incontro alle necessità di diverse tipologie di utenti.

Scheda tecnica

La CSB consente di ottenere lo stato dell’arte per una schermatura RF ed una soppressione del rumore acustico di comprovata qualità. Componendo pannelli di dimensioni standard e personalizzati, costruiti in alluminio ed imbullonati in una struttura rigida, autoportante e dal montaggio versatile, la CSB può essere adattata a sale per Risonanza Magnetica di qualsiasi dimensione.

I pannelli della CSB possono essere dotati di strati opzionali per implementare schermature magnetiche e per aumentare il livello di soppressione del rumore.

Pannelli interni di finitura ed accessori completano l’aspetto funzionale della CSB, donando un ambiente gradevole e rilassante per il comfort del paziente e dell’operatore.

  • Compatibile con la maggioranza dei sistemi per MRI sul mercato

  • Autoportante, facile da installare, struttura modulare imbullonata

  • Tempi di installazione rapidi

  • Attenuazione RFI di 100db (range 5 MHz ÷ 200 MHz)

  • Soppressione del rumore STC 35 (STC 50 su richiesta)

  • Riutilizzabile in caso di sostituzione o modifica degli apparati

  • Schermatura magnetica disponibile su richiesta in conformità ai requisiti del sito

  • Soppressione delle vibrazioni disponibile su richiesta

  • MRI ad alto e medio campo

Materiale Schermatura RF Alluminio
Tipo di Assemblaggio Schermatura RF Imbullonato
Attenuazione Schermatura RF 100 dB (range 5 MHz ÷ 200 MHz)
Porta Alluminio, manuale, incardinata o scorrevole (pneumatica disponibile su richiesta)
Schermatura magnetica Disponibile su richiesta in conformità ai requisiti del sito
Soppressione Acustica del Rumore STC 35 (STC 50 su richiesta)
Finestra d’osservazione Inclusa (dimensioni dipendenti dalla grandezza della schermatura, finestra dimming disponibile su richiesta)
Sistema Antivibrazione per MRI Disponibile su richiesta
Intelaiatura Tubazioni dell’Elio Inclusa (tubazioni dell’elio disponibili su richiesta)
Telaio Pannello di Penetrazione MRI Incluso
Pannello di Penetrazione per gli Accessori Interni Incluso (personalizzabile a seconda degli accessori richiesti)
Impianto e Cablaggio Elettrici A seconda delle necessità dell’utente
Sistema d’Illuminazione LED Bianchi (LED RGB disponibili su richiesta)
Sistema di Aerazione 2 Filtri a Nido d’Ape inclusi (filtri addizionali disponibili per schermature più grandi)
Condotti flessibili e diffusori (a seconda della grandezza della schermatura)
Pannelli a muro Truciolare nobilitato con carta melamminica bianca (disponibili altri colori su richiesta)
Pavimento Compensato/Alluminio con finiture in PVC. Per i colori del PVC visitare la pagina degli Accessori
Soffitto Piastrelle di Lana di Roccia dipinte in fabbrica (Bianche)
Porta, facciata esterna Dipinta in fabbrica, colore standard ospedaliero Bianco o Blu.
Porta, facciata interna Compensato con finiture in carta melamminica di colore standard ospedaliero Bianco o Blu sulle porte di tipo manuale. Altri colori disponibili su richiesta.

Una vasta gamma di accessori per le finiture d’interno è disponibile.

Pacchetti predefiniti di finiture d’interno (Super Deluxe, Deluxe, Semi-Deluxe e Standard) semplificano la scelta degli accessori.

Open Shielding Box

Gabbia di Faraday per apparecchiature RM Open a basso e medio campo

Adattatabile a sale di qualsiasi dimensione

I pannelli di lamiera forata consentono di avere un contatto visivo e verbale diretto con il paziente.

La Open Shielding Box (OSB) è una schermatura EMI/RFI a gabbia di Faraday per sistemi di Imaging a Risonanza Magnetica (MRI) aperti a basso campo (fino a 0.4 T). La OSB è realizzata con pannelli schermanti modulari per offrire, a costi competitivi, soluzioni di schermatura per diverse tipologie di utenti.

Scheda tecnica

La OSB consente di ottenere lo stato dell’arte per una schermatura RF di comprovata qualità. Componendo pannelli di dimensioni standard e personalizzati, costruiti in alluminio verniciato a polvere ed imbullonati in una struttura rigida, autoportante e dal montaggio versatile, la OSB può essere adattata a sale per Risonanza Magnetica di qualsiasi dimensione. I rapidi tempi d’installazione (2 giorni in media) e la possibilità di ricollocarla completano il quadro delle funzionalità della OSB.

I pannelli di lamiera forata consentono di avere un contatto visivo e verbale diretto, riducendo così la sensazione di isolamento e di ansia che il paziente spesso prova nelle sale RM con schermature tradizionali, aumentando il livello di comunicazione tra paziente ed operatore.

La OSB, inoltre, consente di abbattere il costo totale di possesso del sito di MRI grazie ai suoi pannelli che, essendo autoportanti e traforati, rendono ancoraggi alle pareti del locale ospitante o sistemi dedicati di aerazione ed illuminazione superflui.

  • Compatibile con la maggioranza dei sistemi per MRI sul mercato

  • Autoportante, facile da installare, struttura modulare imbullonata

  • Tempi rapidi d’installazione (2 giorni in media)

  • Attenuazione RFI: 80 dB (range 5 MHz ÷ 200 MHz)

  • Riutilizzabile e ricollocabile in caso di sostituzione o modifica degli apparati

  • Schermatura magnetica disponibile su richiesta in conformità ai requisiti del sito

  • MRI a basso e medio campo

Materiale Schermatura RF Alluminio traforato, verniciato a polvere nei colori celeste o bianco
Tipo di Assemblaggio Schermatura RF Imbullonato
Attenuazione Schermatura RF 80 dB (range 5 MHz ÷ 200 MHz)
Porta Alluminio traforato, verniciato a polvere, nei colori celeste o bianco, manuale o incernierata (disponibile versione scorrevole)
Schermatura magnetica Disponibile su richiesta in conformità ai requisiti del sito
Telaio Pannello di Penetrazione MRI Incluso
Pannello di Penetrazione per gli Accessori Interni Incluso (personalizzabile a seconda degli accessori richiesti)
Impianto e Cablaggio Elettrici A seconda delle necessità dell’utente
Sistema d’Illuminazione Lampadine alogene dicroiche bianche da 50 W (in numero dipendente dalle esigenze del cliente)
LED RGB disponibili su richiesta
Pannelli a muro, porta Lamiera forata di alluminio, verniciata a polvere nei colori celeste o bianco
Pavimento Compensato/alluminio con finiture in PVC. Visitare la pagina degli accessori per i colori del PVC.

Una vasta gamma di accessori per le finiture d’interno è disponibile.

Pacchetti predefiniti di finiture d’interno (Super Deluxe, Deluxe, Semi-Deluxe e Standard) semplificano la scelta degli accessori.

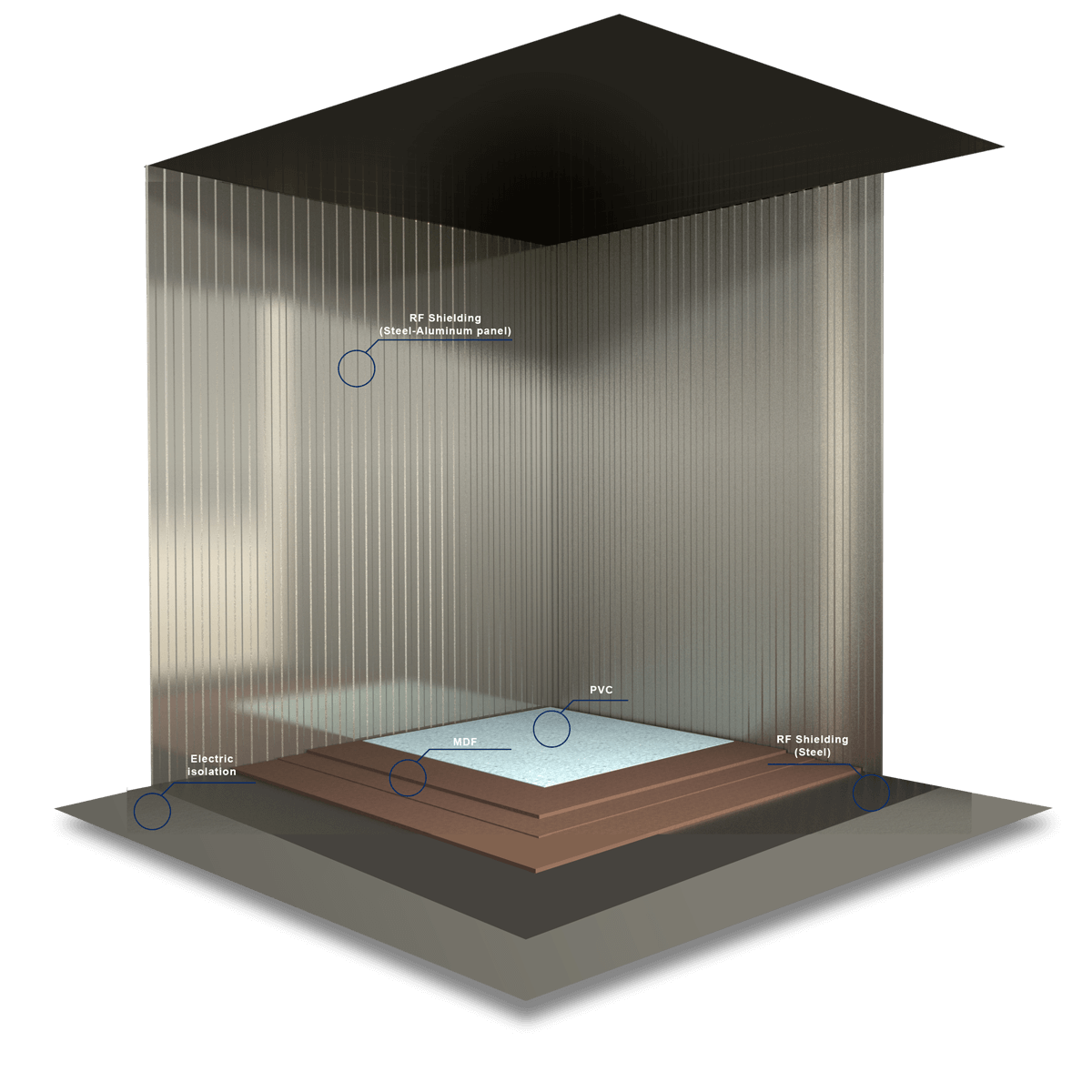

Welded Shielding Box

Gabbia di Faraday per apparecchiature RM ad alto, altissimo campo e per le RM Intraoperatorie

Le migliori prestazioni di schermatura

L’assemblaggio su misura consente di adattare la schermatura a sale di qualsiasi forma e dimensione.

La Welded Shielding Box (WSB) è una schermatura EMI/RFI a gabbia di Faraday per sistemi di Imaging a Risonanza Magnetica (MRI). La WSB è realizzata con pannelli schermanti personalizzati per offrire le migliori prestazioni di schermatura RF e soppressione del rumore acustico dell’intera gamma, venendo incontro alle necessità degli utenti più esigenti.

Scheda tecnica

I pannelli della WSB sono costituiti da un doppio strato di alluminio ed acciaio inossidabile amagnetico, imbottito con poliuretano per una prima rudimentale soppressione del rumore acustico, saldati insieme a formare una struttura rigida ed autoportante.

L’assemblaggio su misura consente di adattare la schermatura a sale di qualsiasi forma e dimensione. Il taglio e l’assemblaggio avvengono direttamente sul sito di installazione, senza che siano necessarie ulteriori manipolazioni in fabbrica.

Questa caratteristica rende questo tipo di schermatura utilizzabile anche per sale operatorie integrate con sistemi di MRI intraoperatoria.

I pannelli della WSB possono essere dotati di strati opzionali per implementare schermature magnetiche, per aumentare il livello di soppressione del rumore acustico e per implementare schermature per radiazioni ionizzanti.

Pannelli interni di finitura ed accessori completano l’aspetto funzionale della WSB, donando un ambiente gradevole e rilassante per il comfort del paziente e dell’operatore.

  • Compatibile con tutti i sistemi di Risonanza Magnetica (MRI) sul mercato

  • Struttura autoportante, saldata sul sito di installazione

  • Assemblaggio su misura, si adatta a qualsiasi forma e dimensione di sala per Risonanza Magnetica direttamente sul sito (non sono richieste manipolazioni in fabbrica)

  • Attenuazione RF: 100 dB (range 5 MHz ÷ 1 GHz)

  • Soppressione del rumore acustico STC 35 (STC 50 su richiesta)

  • Schermatura magnetica disponibile su richiesta in conformità ai requisiti del sito

  • Schermatura per radiazioni ionizzanti disponibile su richiesta

  • Soppressione delle vibrazioni disponibile su richiesta

  • MRI ad alto campo ed ultra alto campo

  • MRI intraoperatoria (iMRI)

Materiale Schermatura RF Alluminio/Poliuretano/Acciaio inossidabile amagnetico
Tipo di Assemblaggio Schermatura RF Saldato
Attenuazione Schermatura RF 100 dB (range 5 MHz ÷ 1 GHz)
Porta Alluminio, manuale (incernierata o pnemumatica disponibili su richiesta)
Schermatura magnetica Disponibile su richiesta in conformità ai requisiti del sito
Schermatura per radiazioni ionizzanti Disponibile su richiesta in conformità ai requisiti del sito
Soppressione Acustica del Rumore STC 35 (STC 50 su richiesta)
Finestra d’osservazione Inclusa (dimensioni dipendenti dalla grandezza della schermatura, finestra dimming disponibile su richiesta)
Sistema Antivibrazione per MRI Disponibile su richiesta
Intelaiatura Tubazioni dell’Elio Inclusa (tubazioni dell’elio disponibili su richiesta)
Telaio Pannello di Penetrazione MRI Incluso
Pannello di Penetrazione per gli Accessori Interni Incluso (personalizzabile a seconda degli accessori richiesti)
Impianto e Cablaggio Elettrici A seconda delle necessità dell’utente
Sistema d’Illuminazione LED Bianchi (LED RGB disponibili su richiesta)
Sistema di Aerazione 2 Filtri a Nido d’Ape inclusi (filtri addizionali disponibili per schermature più grandi)
Condotti flessibili e diffusori (a seconda della grandezza della schermatura)
Pannelli a muro Truciolare nobilitato con carta melamminica bianca (disponibili altri colori su richiesta)
Pavimento Pannelli di fibra a media densità (MDF)/Acciaio con finiture in PVC. Per I colori del PVC visitare la pagina degli Accessori
Soffitto Piastrelle di Lana di Roccia dipinte in fabbrica (Bianche)
Porta, facciata esterna Dipinta in fabbrica, colore standard ospedaliero Bianco o Blu.
Porta, facciata interna Compensato con finiture in carta melamminica di colore standard ospedaliero Bianco o Blu sulle porte di tipo manuale. Altri colori disponibili su richiesta.

Una vasta gamma di accessori per le finiture d’interno è disponibile.

Pacchetti predefiniti di finiture d’interno (Super Deluxe, Deluxe, Semi-Deluxe e Standard) semplificano la scelta degli accessori.
